Regenwassernutzungsanlagen RWNA (Beispiele für Komplettanlagen)

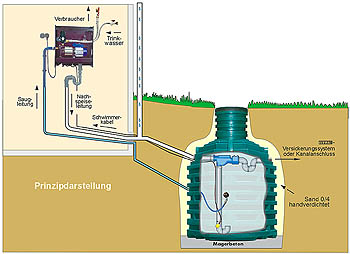

RWNA "Die Einfache"

Austattung Regenwasserzentrale „Saug-Kombination“ PE-Behälter mit Wechselsprungfilter (bis ca. 300 m² Dachfläche) mit Rückstauklappe/Kleintierschutz und Skimmer beruhigter Zulauf DN 100 Ablaufsiphon DN 100 Kabeldurchführung DN 50 Ansaugset mit Schwimmerkugel und Rückschlagventil zusätzliche Turmverlängerung TV 45 (45 cm hoch), kürzbar Gussdeckel DN 700 mit Einbaurahmen (Belastungsklasse A15) Schilder-Set

Besonderheiten

• max. Sauglänge ca. 12 m
• max. Saughöhe ca. 9 m
• für Dachflächen bis 300 m²
• Nachspeisung über Schwimmerschalter 4 cm in den Behälter

Allgemeines

• Kabel im Kabelschutzrohr verlegen
• allgemeine Elektro- und Unfallvorschriften beachten
• Steckdose über FI-Schalter absichern

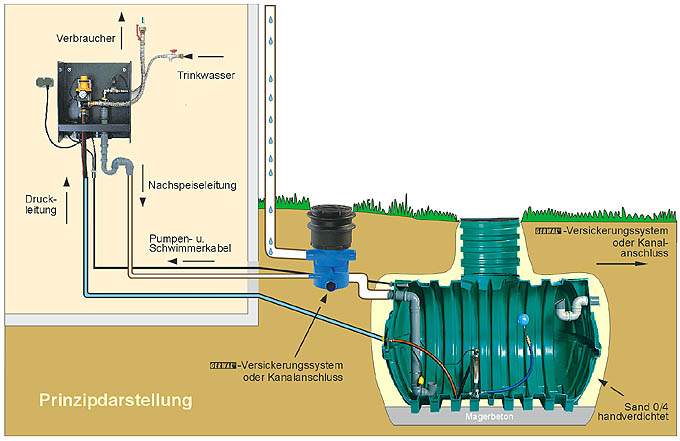

RWNA "Die Starke"

Austattung Regenwasserzentrale „Druck-Kombination“ PE-Behälter Volumenfilter VF1 mit Teleskopverlängerung für Dachflächen bis 350 m² beruhigter Zulauf DN 100 Ablaufsiphon DN 100 mit Kleintierschutz Kabeldurchführung DN 50 zusätzliche Turmverlängerung TV 45 (45 cm hoch), kürzbar Gussdeckel DN 700 mit Einbaurahmen (Belastungsklasse A15) Schilder-Set

Besonderheiten

• E-Anschlussleitung Pumpe, Schwimmer 20 m
• Nachspeisung über Schwimmerschalter 4 cm in den Behälter
• bei Dachflächen größer 200 m² Einsatz eines Wirbelfeinfilters oder Volumenfilters

Allgemeines

• allgemeine Elektro- und Unfallvorschriften beachten
• Steckdose über FI-Schalter absichern
• Kabel in Schutzrohr verlegen

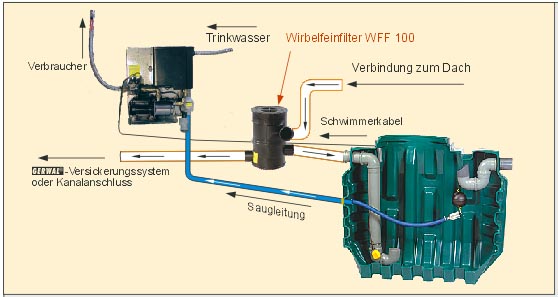

Kellertankanlage KTA "Die Bequeme"

Austattung PE-Kellertank mit PE-Stülpdeckel Regenwasserzentrale "Hybrid-Kombination" Wirbelfeinfilter WFF 100 mit 50 cm Verlängerung für Dachflächen bis 200 m² beruhigter Zulauf DN 100 Ablaufsiphon DN 100 mit Kleintierschutz Kabeldurchführung DN 50 Ansaugset mit Schwimmerkugel und Rückschlagventil 1" Behälterverbindung unten für Batterieaufstellung Schilder-Set

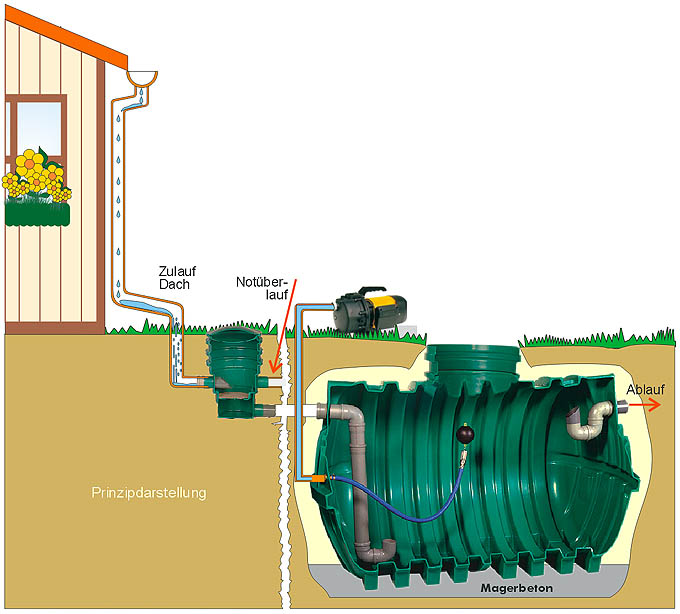

Gartentechnik-Anlage GTA

Austattung PE-Behälter mit PE-Stülpdeckel selbstansaugende, mehrstufige Kreiselpumpe Delta 1005 SM Absetzfilter für Dachflächen bis 60 m² Ansaugset mit Rückschlagventil beruhigter Zulauf DN 100 Ablaufsiphon DN 100 mit Kleintierschutz Kabeldurchführung DN 50 5 m Saugschlauch mit 2 × Messing-Überwurf- verschraubung zur Verbindung zw. Behälter und Pumpe
